Analizzatore di potenza e frequenza RF fino a 27 GHz

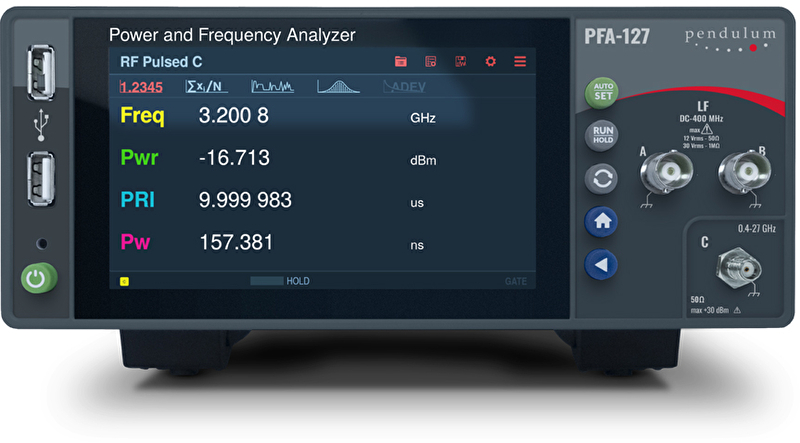

Il Pendulum PFA-127 è un analizzatore multifunzione per la misura e l’analisi di segnali RF continui e impulsati fino a 27 GHz. Integra in un unico strumento le funzioni di analizzatore di frequenza, misuratore di potenza RF e analizzatore di intervalli temporali, consentendo di osservare simultaneamente le variazioni di frequenza e potenza nel tempo.
Caratteristiche e vantaggi principali
- Analisi RF fino a 27 GHz, con versione base a 15 GHz ed espansioni software a 20 o 27 GHz.
- Misura simultanea di frequenza e potenza, con acquisizione ad alta velocità fino a 20 milioni di campioni al secondo.
- Misure a tempo morto nullo, per acquisizioni continue e senza interruzioni tra un campione e l’altro.
- Analisi di segnali CW e RF impulsati, con rilevazione di frequenza, potenza, larghezza degli impulsi, PRI/PRF e andamento impulso per impulso.
- Misura della potenza media e di picco, con calcolo automatico del rapporto Peak-to-Average Power Ratio (PAPR).
- Analisi della modulazione, adatta a segnali FM, AM, FSK, BPSK, PWM, PPM e segnali chirp.
- Analizzatore di intervalli temporali a due canali fino a 400 MHz, integrato nello strumento, con risoluzione standard di 14 ps e opzione fino a 7 ps.
- Visualizzazione grafica avanzata, con modalità numerica, trend, distribuzione, timeline e Allan Deviation, oltre a funzioni di zoom, panoramica e lettura tramite cursore.
- Misure di stabilità e calibrazione di frequenza, grazie alla possibilità di utilizzare una base dei tempi TCXO o OCXO ad alta stabilità e un riferimento esterno.
- Interfacce per il controllo remoto e l’automazione, tra cui Ethernet, WLAN, USB e GPIB opzionale, con supporto a web server e protocollo SCPI.
- Display touchscreen a colori da 5 pollici, con interfaccia intuitiva e funzione automatica di configurazione delle misure.
- Configurazione flessibile, con opzioni e licenze attivabili anche successivamente per adattare le prestazioni alle esigenze applicative e al budget.
Configurazioni e opzioni principali
- PFA-127 base – Due ingressi LF fino a 400 MHz e un ingresso RF fino a 15 GHz, con risoluzione temporale di 14 ps.
- Espansioni di frequenza – Licenze software per estendere la gamma da 15 a 20 GHz oppure da 20 a 27 GHz.
- Basi dei tempi opzionali – Oscillatori OCXO ad alta o altissima stabilità.
- Opzione 121 – Risoluzione migliorata fino a 7 ps.
- Opzione 132 – Generatore di impulsi programmabile.
- Opzione 151 – Misure TIE per l’analisi di jitter e wander.
- Opzione 152 – Misura del frequency offset con impostazione guidata dei limiti di tolleranza.
- Opzione 161 – Visualizzazione dell’Allan Deviation per la caratterizzazione della stabilità a breve termine.
- Opzione GPIB – Interfaccia per sistemi di test automatizzati e applicazioni ATE.
Applicazioni
- Caratterizzazione e calibrazione di sorgenti RF, oscillatori e sintetizzatori di frequenza.
- Analisi di segnali a microonde continui e impulsati.
- Test di radar CW, FMCW e radar a impulsi chirp.
- Analisi di modulazioni AM, FM, FSK, BPSK, PWM e PPM.
- Verifica di frequency hopping, sweep, transitori, switching e settling time.
- Misura di potenza RF di picco, media e impulsiva.
- Analisi di stabilità di frequenza, deriva, jitter, wander e Allan Deviation.
- Caratterizzazione di segnali per sistemi wireless e telecomunicazioni, inclusi segnali Wi-Fi.
- Collaudo e verifica di apparati RF e a microonde in laboratorio o in sistemi di test automatizzati.
- Misure temporali e correlazione tra eventi di trigger, segnali in banda base e segnali RF.
